Disgrifiad

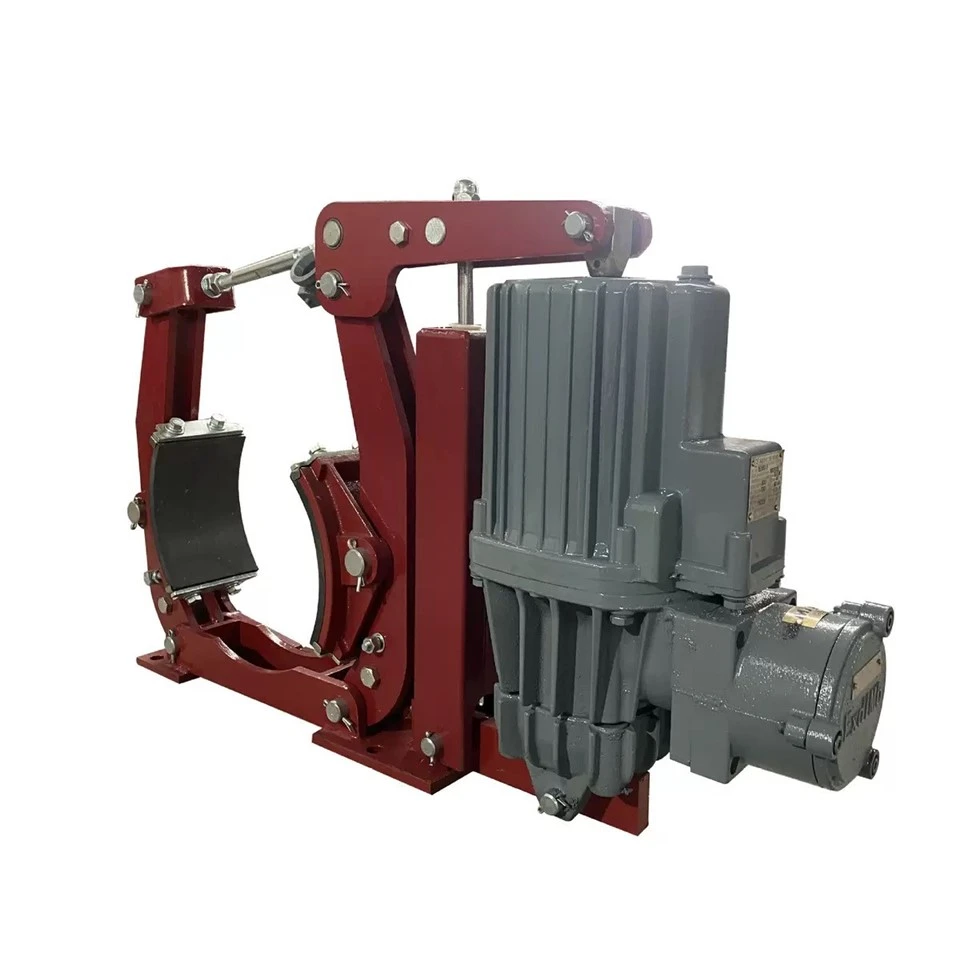

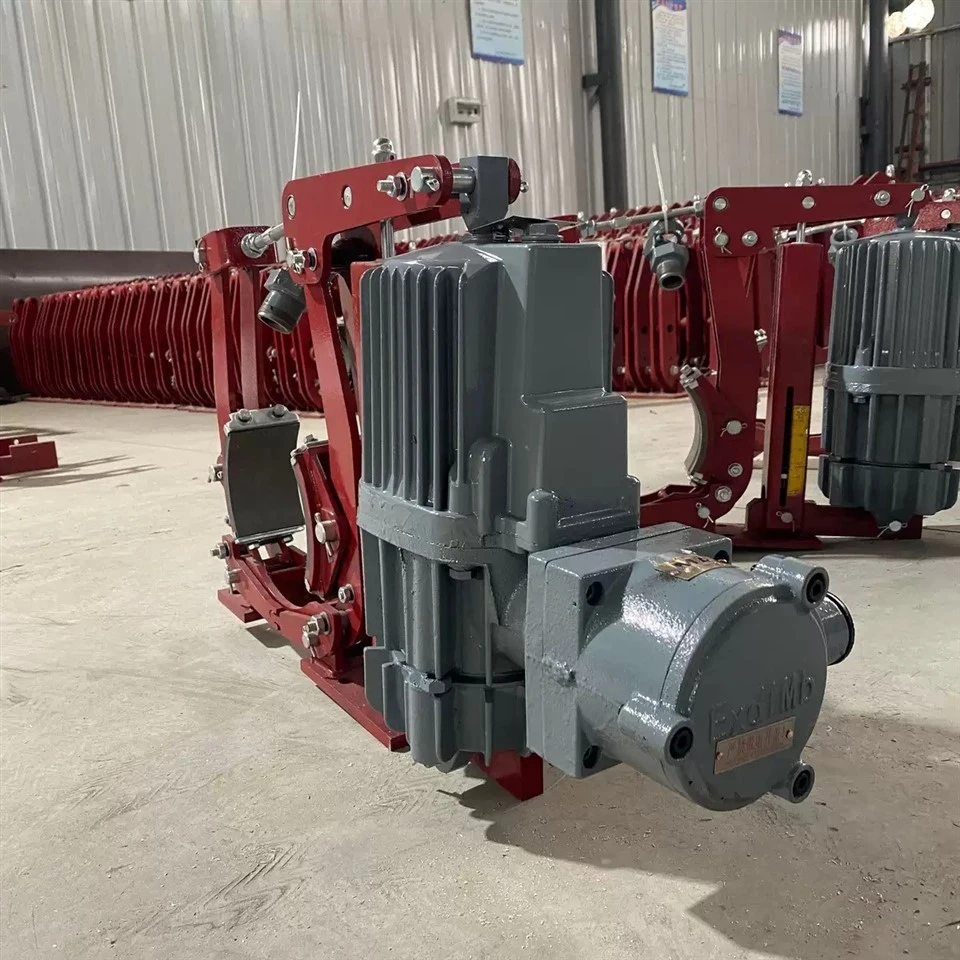

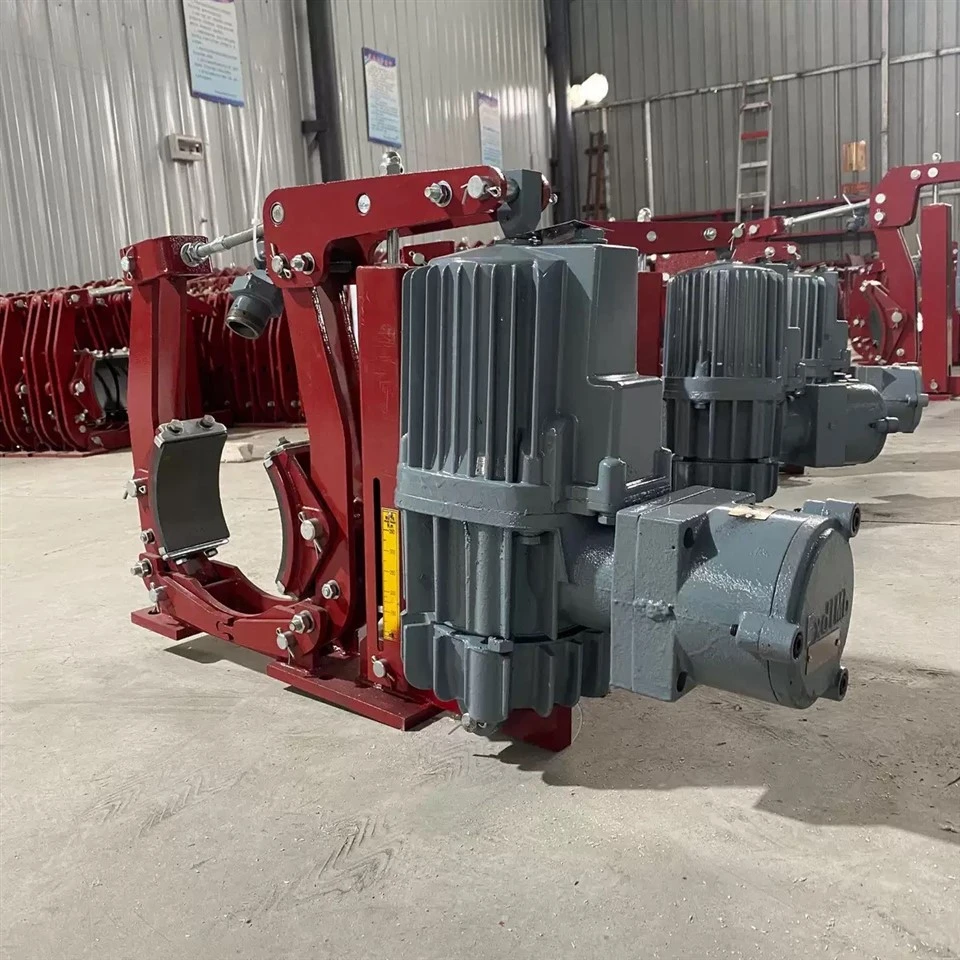

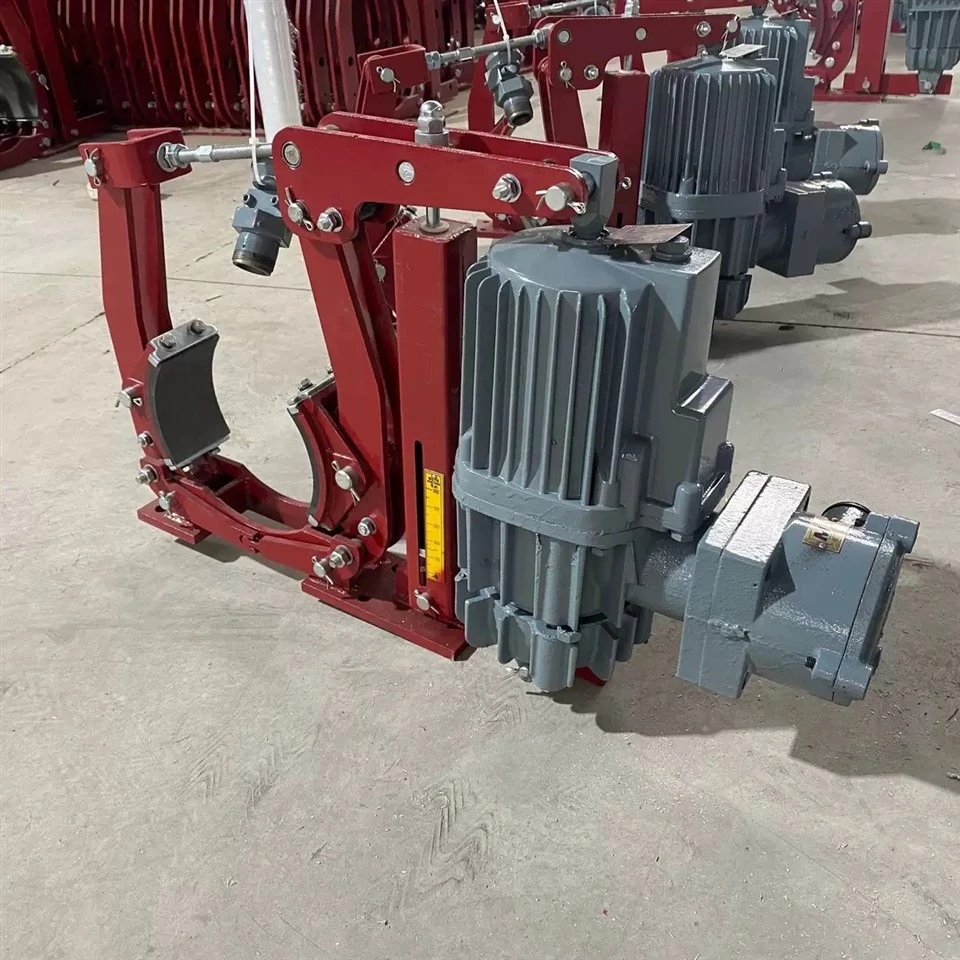

Mae Braciau Drwm Craen Uwchben BYWZ5 wedi'u peiriannu ar gyfer brecio mecanyddol ar fecanweithiau a yrrir mewn-cyfarpar trwm, gan gynnwys:
• Craeniau uwchben a chraeniau nenbont
• Peiriannau codi a chludo
• Meteleg, mwyngloddio, ac offer porthladd
• Peiriannau adeiladu a theclynnau codi diwydiannol
Yn cydymffurfio â GB 3836.1-2000 a GB 3836.2-2000 ar gyfer offer trydanol atal ffrwydrad, mae'r gyfres BYWZ5 yn cario'r marciau ExdI ac ExdIIBT4, sy'n addas ar gyfer pyllau glo a lleoliadau peryglus Parth IIA/IIB, gan drin cymysgeddau ffrwydrol-aer T14 yn ddiogel.

Amodau Gweithredu

Tymheredd amgylchynol:-20 gradd i +40 gradd ; ni chaniateir gweithredu y tu allan i'r ystod hon.

Uchder Uchaf:Llai na neu'n hafal i 1000 m uwch lefel y môr.

Gofynion Lleithder:Uchafswm lleithder cymharol ar gyfartaledd yn y mis gwlypaf Llai na neu'n hafal i 90%; isafswm tymheredd cyfartalog yn yr un mis Llai na neu'n hafal i +25 gradd . Mae anwedd arwyneb oherwydd amrywiadau lleithder yn dderbyniol.

Gradd Llygredd amgylchynol:Y radd llygredd uchaf a ganiateir: Gradd 3.

Cyflenwad Pwer:Tri-cyfnod AC, 127–1140 V, 50 Hz (60 Hz yn berthnasol).

Nodweddion Allweddol

Mae'r gwanwyn{0}}wedi'i gymhwyso yn methu-dylunio diogel

Yn ymgysylltu breciau yn awtomatig ar golli pŵer.

Lloc atal ffrwydrad yn cydymffurfio â GB 3836

Yn sicrhau gweithrediad diogel mewn ardaloedd peryglus.

Leininau ffrithiant uchel

Cynnal trorym brecio sefydlog o dan lwythi trwm.

Gwthiwr electro-hydrolig

Yn galluogi rhyddhau brêc cyflym ac ymgysylltu.

Mecanwaith trorym addasadwy

Yn caniatáu tiwnio grym brecio ar gyfer gwahanol lwythi.

Esgidiau brêc modiwlaidd

Symleiddio ailosod a lleihau amser segur cynnal a chadw.

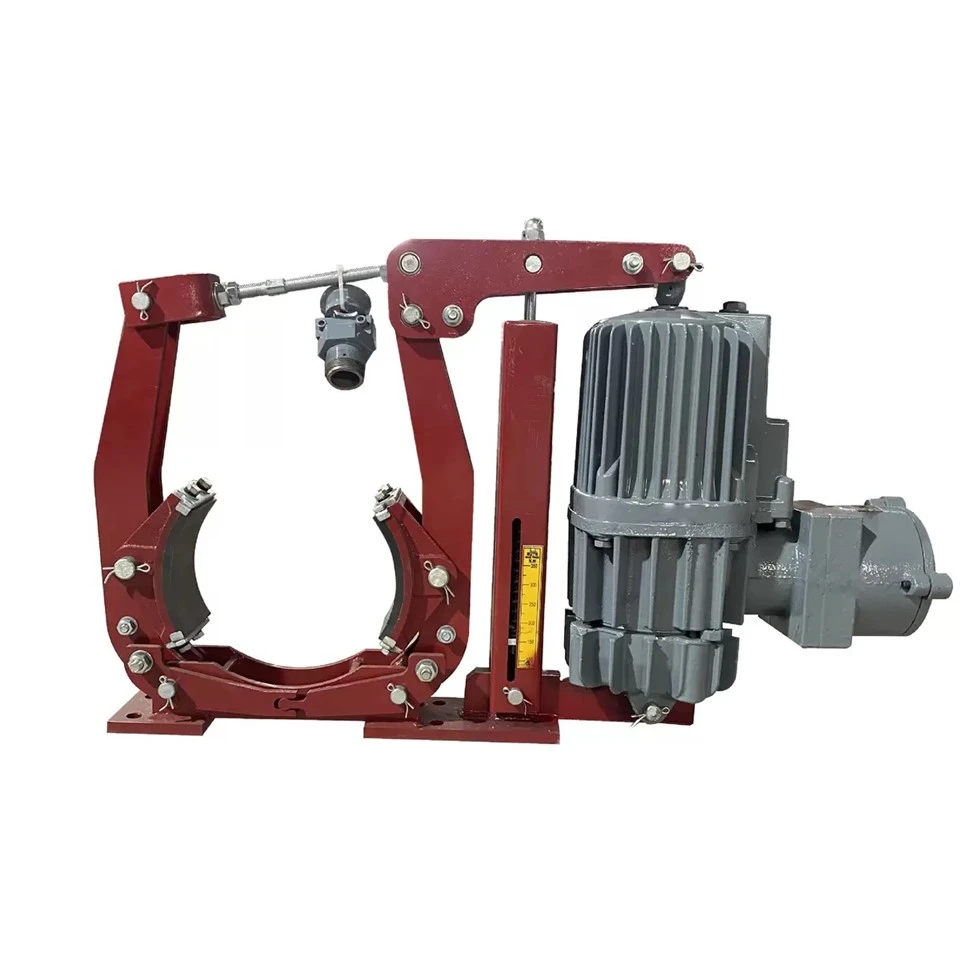

Diagram strwythurol

Mae'r brêc BYWZ5 yn cyfuno ffrâm brêc gyda thruster hydrolig gwrth-ffrwydrad cyfatebol.

Cyflwr Egniol:Mae gwialen gwthio Thruster yn ymestyn yn gyflym, gan ryddhau'r leinin brêc trwy fecanwaith lifer.

De-Cyflwr egniol:Gwialen gwthio yn tynnu'n ôl o dan rym y gwanwyn, gan ymgysylltu â'r leinin brêc ar gyfer brecio ar unwaith.

1.Overflow plwg 2.Oil llenwi plwg 3. Sedd gwanwyn 4.Brake gwanwyn 5. Gwanwyn gwialen6. lifer 7. Rod 8. Braich brêc 9. Esgid brêc 10. esgid brêc dyfais addasu sefyllfa11. Bolt 12. Dyfais addasu adlach cyfartal 13. Sylfaen 14. Twll gwifrau Thruster

Tabl Paramedr Technegol

Model	D	A	R	E	H	h1	I	K	n
BYWZ5-160/23	160	410	7	135	395	132	55	130	8
BYWZ5-200/23	200	468	7	167	490	160	55	145	10
BYWZ5-200/30	200	468	7	167	490	160	55	145	10
BYWZ5-250/23	250	533	9	198	550	190	65	180	12
BYWZ5-250/30	250	530	9	198	550	190	65	180	12
BYWZ5-250/50	250	570	9	198	550	190	65	180	12
BYWZ5-300/23	300	570	9	252	580	225	80	220	12
BYWZ5-300/30	300	570	9	252	580	225	80	220	12
BYWZ5-300/50	300	600	9	252	580	225	80	220	12
BYWZ5-300/80	300	600	9	252	580	225	80	220	12
BYWZ5-315/23	315	570	9	252	580	225	80	220	12
BYWZ5-315/30	315	570	9	252	580	225	80	220	12
BYWZ5-315/50	315	600	9	252	580	225	80	220	12
BYWZ5-315/80	315	600	9	252	580	225	80	220	12
BYWZ5-400/50	400	707	11	302	715	280	100	270	14
BYWZ5-400/80	400	707	11	302	715	280	100	270	14
BYWZ5-400/121	400	698	11	302	775	280	100	270	14
BYWZ5-500/80	500	806	11	380	840	340	130	325	16
BYWZ5-500/121	500	797	11	380	840	340	130	325	16
BYWZ5-500/201	500	797	11	380	840	340	130	325	16
BYWZ5-600/121	600	925	13	465	1025	425	170	400	20
BYWZ5-600/201	600	925	13	465	1025	425	170	400	20
BYWZ5-600/301	600	925	13	465	1025	425	170	400	20
BYWZ5-630/121	630	925	13	465	1025	425	170	400	20
BYWZ5-630/201	630	925	13	465	1025	425	170	400	20
BYWZ5-630/301	630	925	13	465	1025	425	170	400	20
BYWZ5-700/201	700	960	13.5	514	1135	475	190	450	25
BYWZ5-700/301	700	960	13.5	514	1135	475	190	450	25
BYWZ5-710/201	710	960	13.5	514	1135	475	190	450	25
BYWZ5-710/301	710	960	13.5	514	1135	475	190	450	25

Model brêc	Gwthwyr cyfatebol	Diamedr olwyn (mm)	Pellter encilio± 20%(mm)	Torque brecio graddedig (Nm)	H1(mm)	H1munud(mm)	Pwysau(Kg)
BYWZ5-160/23	BEd23/5	160	0.8	50-180	10	5	30
BYWZ5-200/23	BEd23/5	200	0.8	112-224	10	5	35
BYWZ5-200/30	BEd30/5	200	0.8	140-315	10	5	38
BYWZ5-250/23	BEd23/5	250	1.0	140-224	10	5	42
BYWZ5-230/30	BEd30/5			180-315	10	5	45
BYWZ5-250/50	BEd50/6			315-500	15	5	50
BYWZ5-300/23	BEd23/5	300	1.0	180-260	10	5	70
BYWZ5-300/30	BEd30/5			250-320	10	5	70
BYWZ5-300/50	BEd50/6			400-600	15	5	75
BYWZ5-300/80	BEd80/6			630-750	15	5	80
BYWZ5-315/23	BEd23/5	315	1.0	180-280	10	5	70
BYWZ5-315/30	BEd30/5			250-400	10	5	70
BYWZ5-315/50	BEd50/6			400-630	15	5	75
BYWZ5-315/80	BEd80/6			630-1000	15	5	80
BYWZ5-400/50	BEd50/6	400	1.25	400-800	15	5	105
BYWZ5-400/80	BEd80/6			630-1250			110
BYWZ5-400/121	BEd121/6			1000-2000			125
BYWZ5-500/80	BEd80/6	500	1.25	800-1400	15	5	175
BYWZ5-500/121	BEd121/6			1120-2240			190
BYWZ5-500/201	BEd201/6			2000-3600			190
BYWZ5-600/121	BEd121/6	600	1.6	1800-2600	15	5	300
BYWZ5-600/201	BEd201/6			2500-3700			300
BYWZ5-600/301	BEd301/6			4000-6000			305
BYWZ5-630/121	BEd121/6	630	1.6	1800-2800	15	5	300
BYWZ5-630/201	BEd201/6			2500-4000			300
BYWZ5-630/301	BEd301/6			4000-6300			305
BYWZ5-700/201	BEd201/6	700	1.6	3150-4800	15	5	420
BYWZ5-700/301	BEd301/6	700	1.6	5000-7700	15	5	425
BYWZ5-710/201	BEd201/6	710	1.6	3150-5000	15	5	420
BYWZ5-710/301	BEd301/6	710	1.6	5000-8000	15	5	425

Brêc-Tabl Paramedr Cyfatebol Thrwster

Model	Gwthiad(N)	Strôc(mm)	Pŵer â Gradd(w)	Cyfredol â GraddA(380v)	Amser gweithredu		Amledd gweithredu(C/H)
Model	Gwthiad(N)	Strôc(mm)	Pŵer â Gradd(w)	Cyfredol â GraddA(380v)	Codiad S	Dirywiad S	Amledd gweithredu(C/H)
BEd23/5	220	50	165	0.4	0.37	0.36	1500
BEd30/5	300	50	180	0.42	0.37	0.36	1500
BEd50/6	500	60	240	1.2	0.6	0.52	1500
BEd80/6	800	60	290	1.2	0.5	0.49	1500
BEd121/6	1250	60	365	1.2	0.54	0.50	1500
BEd201/6	2000	60	375	1.2	0.57	0.46	1500
BEd301/6	3000	60	445	1.3	0.74	0.44	1500

Opsiynau Addasu

Torque brêc -Addasadwy i gyd-fynd â llwythi craen gwahanol.

Math o ruthr -Dewiswch o BEd23/5 i BEd301/6 ar gyfer y cyflymder a'r pŵer gofynnol.

Voltage ac amlder- Wedi'i addasu i systemau pŵer cleientiaid.

Deunydd ffrithiant- Opsiynau ar gyfer tymheredd uchel, traul, neu ymwrthedd cyrydiad.

Dosbarth atal ffrwydrad– Wedi'i deilwra ar gyfer parthau peryglus ExdI neu ExdIIBT4.

Rhyngwyneb mowntio- Wedi'i addasu ar gyfer systemau craen neu declyn codi presennol.

Ategolion- Synwyryddion, dangosyddion neu fodiwlau rheoli dewisol.

Pecynnu a labelu– Atebion OEM neu brosiect-penodol.

Gosod a Chynnal a Chadw

Alinio leinin brêc a drwm yn ofalus yn ystod y gosodiad.

Cylchoedd cynnal a chadw a argymhellir: gwirio traul deunydd ffrithiant ac iro bob 6-12 mis, yn dibynnu ar amlder gweithredu.

Mae ailosod leinin brêc yn gyflym ac yn syml diolch i'r dyluniad modiwlaidd.

Gellir archwilio'r byrthwr a'r actuator heb ddadosod y brêc cyfan.

Sicrwydd Ansawdd ac Ardystiadau

Rydym yn cynnal protocolau rheoli trwyadl i warantu cydymffurfiaeth mewn meysydd peryglus:

Ffrwydrad{0}}Tystysgrif Prawf:Ardystiedig gan gyrff profi awdurdodol cenedlaethol (Tystysgrifau ar gael ar gais).

Aliniad Safonau:Cydymffurfio'n llwyr â GB 3836.1-2000 a GB 3836.2-2000.

Profi ffatri:Mae pob uned yn destun graddnodi torque gorfodol, profion pwysau, a gwiriadau inswleiddio cyn eu hanfon.

FAQ

C: Pa waith cynnal a chadw sydd ei angen?

A: Archwiliad rheolaidd o wisgo leinin ffrithiant a swyddogaeth actuator; mae ailosod yn fodiwlaidd ac yn hawdd.

C: Beth yw'r amser arweiniol nodweddiadol ar gyfer breciau drymiau gwrth-ffrwydrad BYWZ5?

A: Mae modelau safonol fel arfer yn cael eu cyflwyno o fewn 2-4 wythnos ar ôl cadarnhau archeb, tra efallai y bydd angen amser cynhyrchu ychwanegol ar ffurfweddiadau wedi'u haddasu yn dibynnu ar fanylebau.

C: A ydych chi'n cefnogi llongau rhyngwladol?

A: Ydym, rydym yn darparu gwasanaethau cludo byd-eang ar gyfer OEMs, dosbarthwyr, ac integreiddwyr offer diwydiannol ledled y byd.

C: Pa ddulliau cludo sydd ar gael?

A: Rydym yn cefnogi cludo nwyddau môr (FCL / LCL), cludo nwyddau awyr ar gyfer archebion brys, a danfoniad cyflym ar gyfer unedau sampl a chydrannau bach.

C: Sut mae'r cynnyrch wedi'i becynnu i'w allforio?

A: Mae pob brêc wedi'i bacio mewn casys pren wedi'u hatgyfnerthu gyda -amddiffyniad gwrth-cyrydu a sioc fewnol-yn amsugno deunyddiau i sicrhau cludiant diogel.
